KDW系列卧式多级离心泵

产品概述
       KDW系列多级泵是江苏凯峰泵阀有限公司最新开发设计的新一代多级泵产品。其优秀的水利性能和结构特点保证了用户在各种应用场合都能有效地降低泵的运行成本。

技术参数

泵口径：吸入40~250mm
排出25~200mm;
流量：最大500m³/h;
液体温度：最高≤80 ℃;
扬程：最大360m;
旋转方向：从电机方向看，叶轮顺时针旋转;
壳体承压：最大4.0MPa;
产品标准：Q/FP 2104一般用途离心泵
(壳体承压=进口压力+关死扬程)
轴封形式：填料密封或机械密封;

应用领域
       KDW系列多级离心泵主要用于抽送清水及含微量杂质，物理化学性质类似于水的液体，可广泛应用在以下领域中:造纸厂、自来水厂或供水公司、液体增压装置、循环和冷却系统、消防、精炼厂、水利灌溉、高压水站等。

产品特点
       该型泵属于节段、卧式、封闭叶轮的多级离心泵,包括10个尺寸规格。每个规格有2到最多10级叶轮,采用独特的轴向力平衡机构:平衡孔（双密封环)、迷宫型节流套和卸压管组合，残余轴向力则由一组角接触球轴承来承受。
       每一种泵可以安装不同直径的叶轮，使用户的不同性能要求都能得到满足，减小功率的损耗。
       对于规格为KDW25~KDW8O的泵，吸入段侧的泵脚位于第一级中段上，吸入口方向可以做适当调整，以适应不同的安装情况。
       驱动端位于泵的吸入段侧。

壳体承压：

泵的尺寸规格与壳体零件承压之间的关系

管口位置：
       从电机端看，泵的吸入口水平向右，吐出口垂直向上，对于规格为KDW25~KDW8O的泵，可根据用户的管路位置情况，将吸入口的方向安置于左边；当级数为三级或三级以上时，泵的吸人口还可以垂直向上（以上两种情况时，请在订货时加以说明）。

法兰：

进出口法兰执行的标准为：GB/T 17241.6-1998 neq ISo 7005.2:1988。法兰适用的公称压力等级如下：

注：进口法兰为较大直径的法兰，出口法兰为较小直径的法兰，相同公称通径，公称压力为4.0MPa的法兰尺寸也适用于公称压力为1.0MPa、1.6MPa和2.5MPa的法兰尺寸。

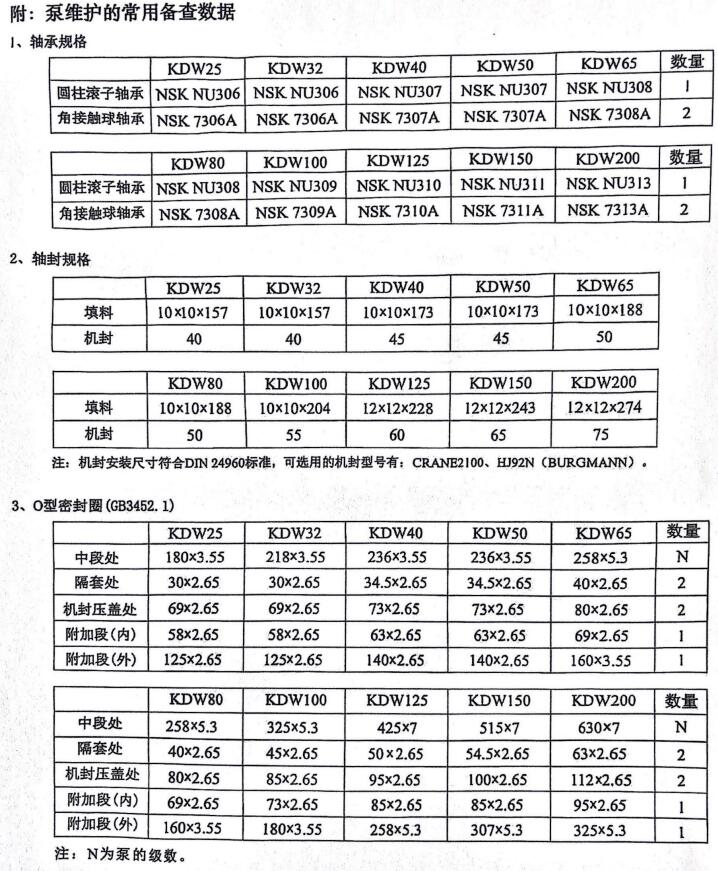

轴承：
       标准配置为NSK品牌轴承，吸入端——圆柱滚子轴承，吐出端———对角接触球轴承，出厂前轴承内已填充3号复合锂基润滑脂。

轴封：
       根据使用要求，轴封可选用填料密封和机械密封。其中机械密封为标准配置.本系列机封安装尺寸符合DIN24960标准,选用CRANE2100型机械密封。

密封圈：
       密封圈全部采用氟橡胶（ FPM)。

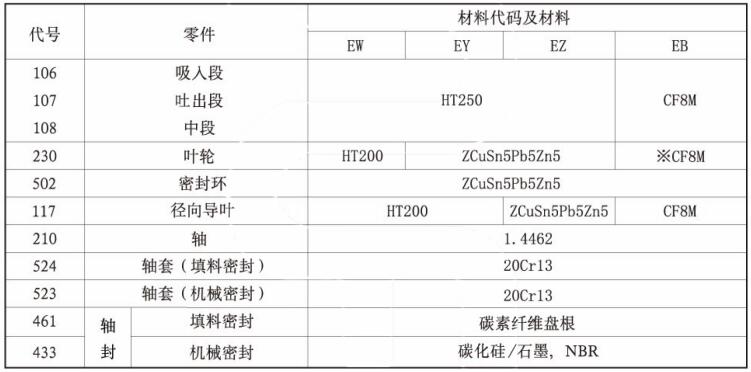

主要零部件的材料

注：※在介质允许情况下，推荐使用铜材质；需要订购其它材料的泵时，请注意咨询相关技术部门。

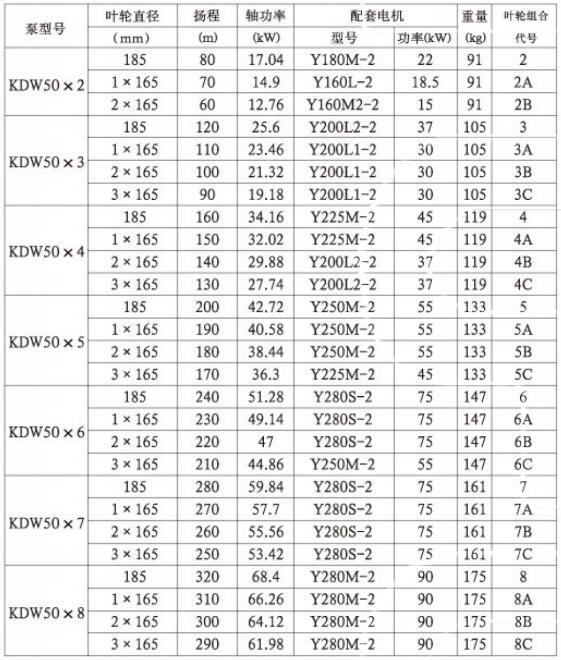

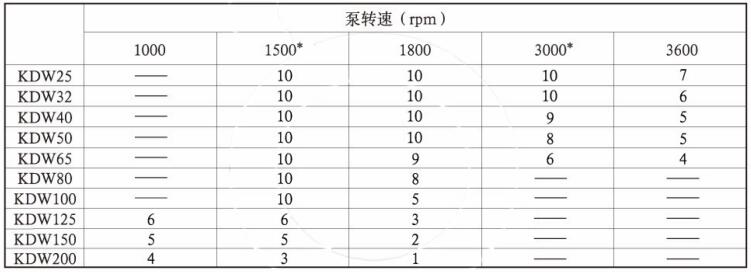

不同转速时的最大级数（下表中注“*”的转速为标准转速）：

标准配置

a．泵材料组合
      按照材料组合表，标准材料组合：EW.
b．法兰
      GB/T17241.6-1998 neqIso 7005.2:1988，密封面形式:突面。
c．轴承
      NSK轴承(润滑脂)。
d．轴封
      机械密封：
      单端面机械密封：T2100型；
      密封面材质：石墨一碳化硅；
      辅助密封材料：NBR丁腈橡胶；
      弹簧及结构件材料：316。
      密封管路配置形式：内部循环液体通至密封处，然后返回泵入口。
e．配套
      Y2系列电动机IP54；
      焊接钢底座，地脚螺栓、螺母；
      爪型联轴器或弹性柱销联轴器（按照配套功率情况选定）。
f．随机易损件
      隔套处О型密封圈2个；机械密封压盖处О型密封圈2个。

成套供货范围

泵1台，电机1台，底座1件，联轴器1套，联轴器护罩1个，地脚螺栓、螺母各4或6个。
随机资料：
安装使用说明书1本，随机配件/备件清单1份，装箱单1份。
易损件:
隔套处О型密封圈，机械密封压盖处О型密封圈(安装机械密封的泵配有)。
备件和易损件(按订单要求供货)：
叶轮，密封环，轴套，机械密封/填料，О型密封圈。

泵的结构图

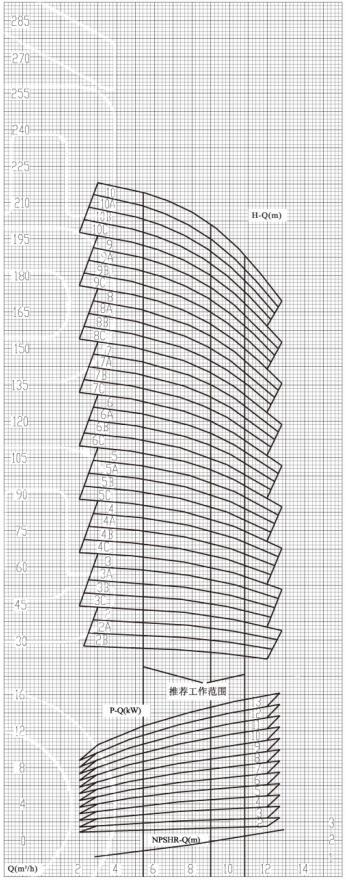

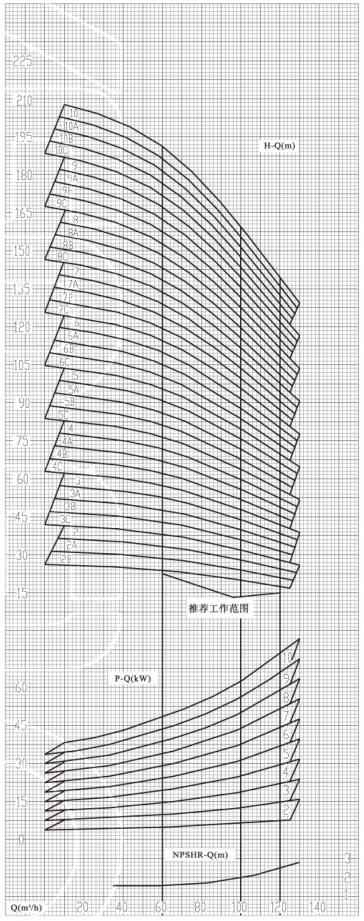

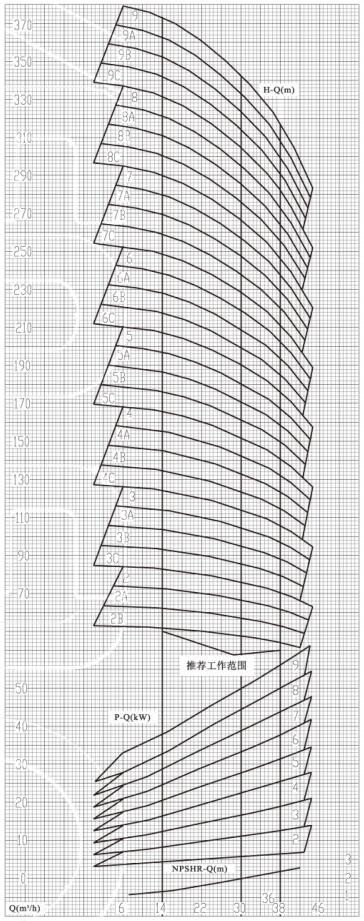

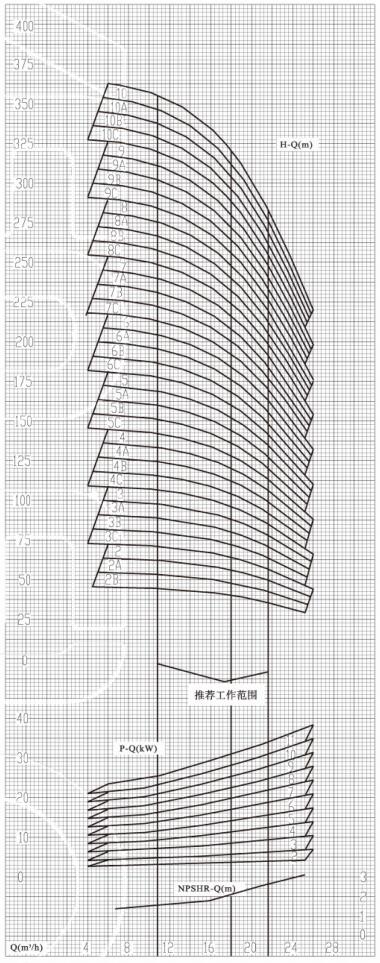

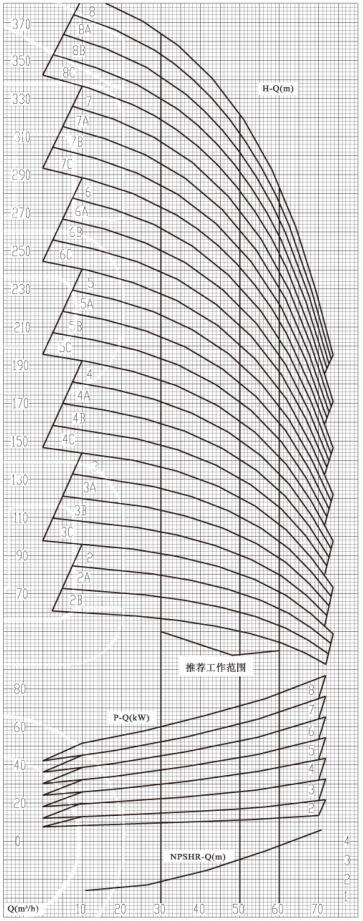

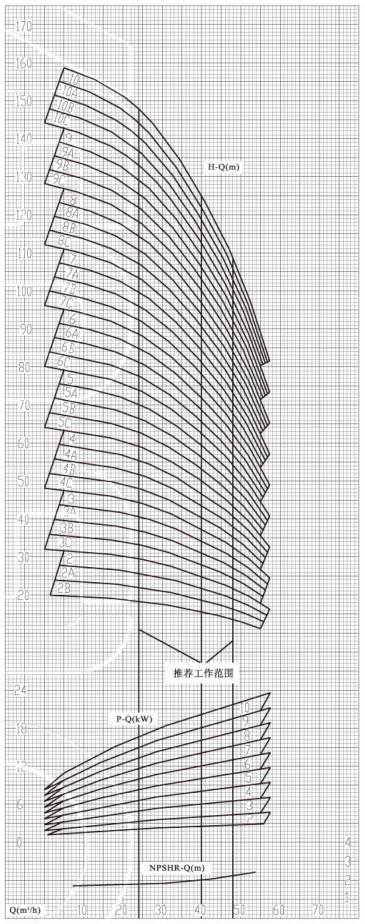

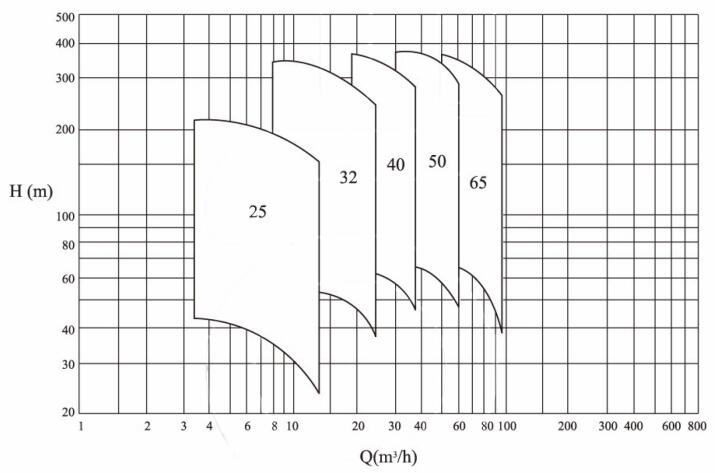

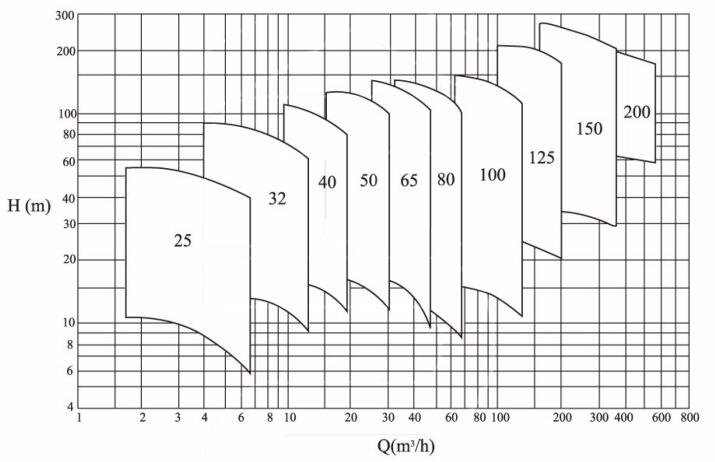

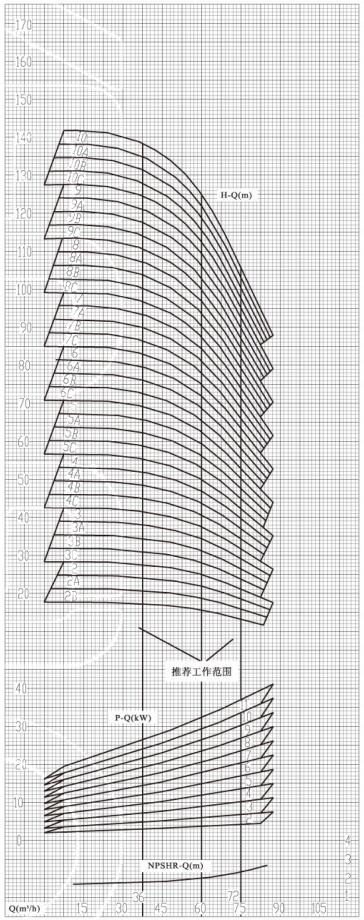

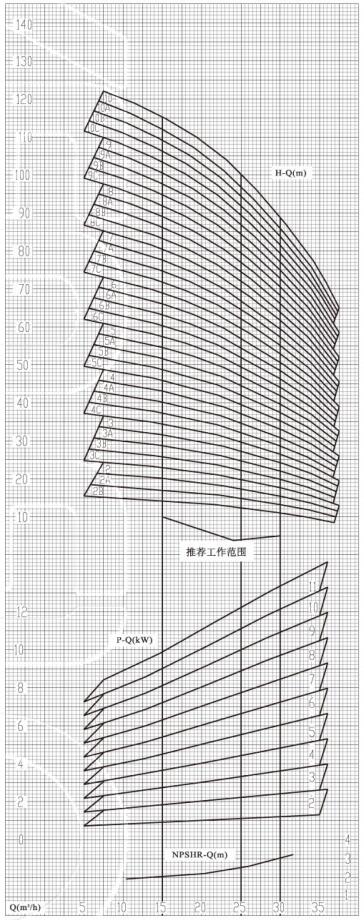

型谱图（1450rpm）

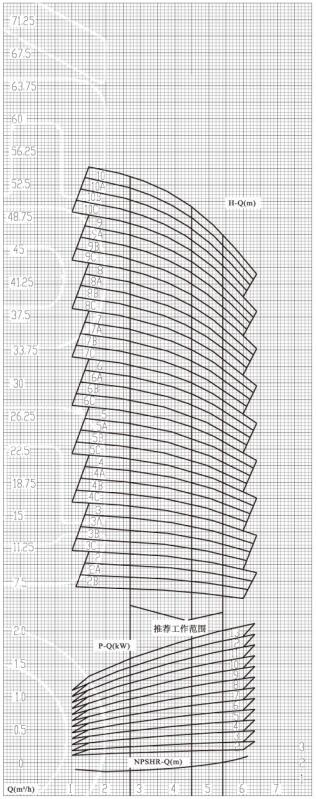

型谱图（2900rpm）

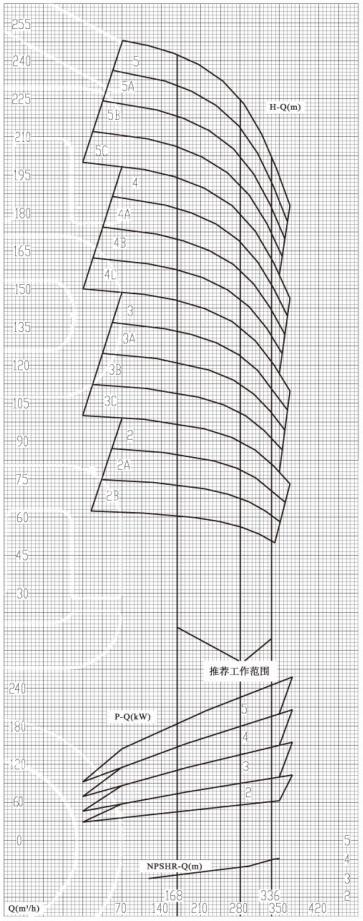

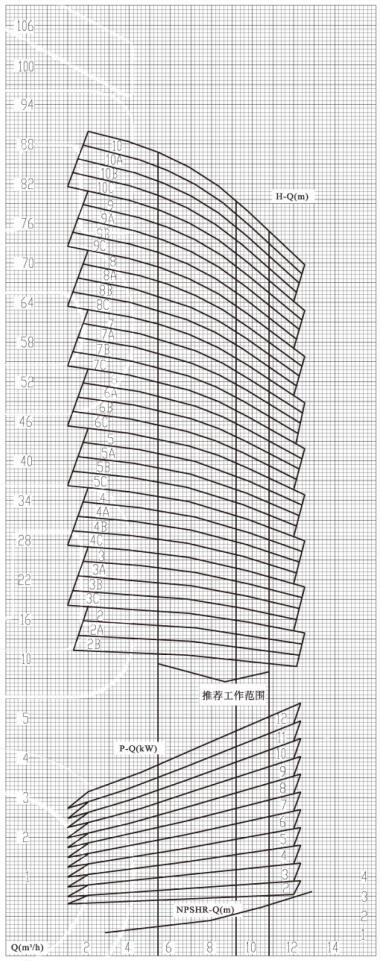

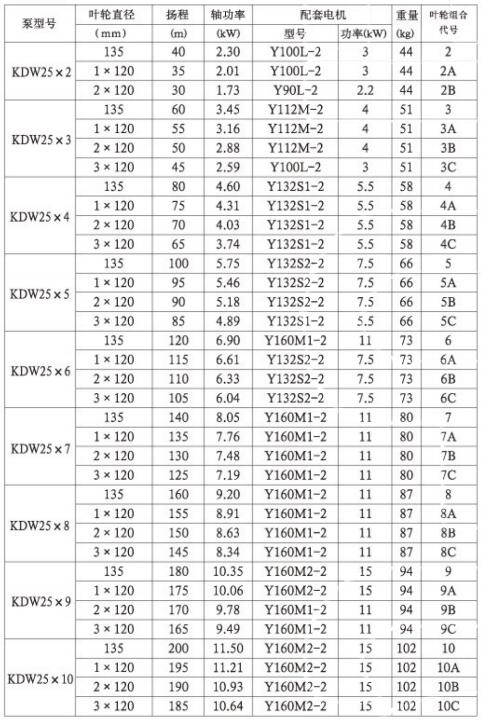

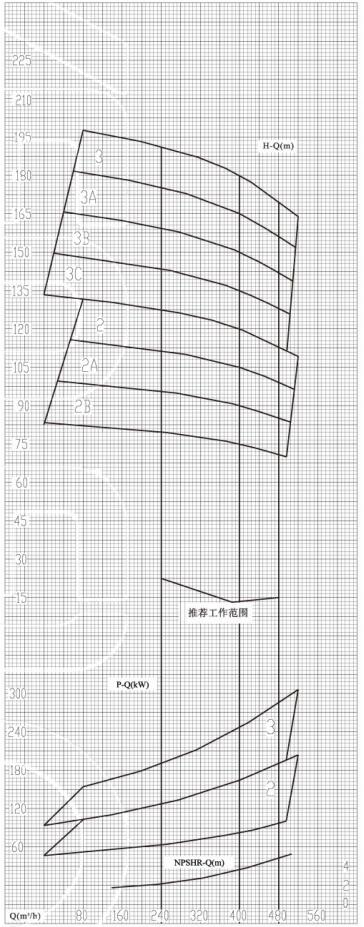

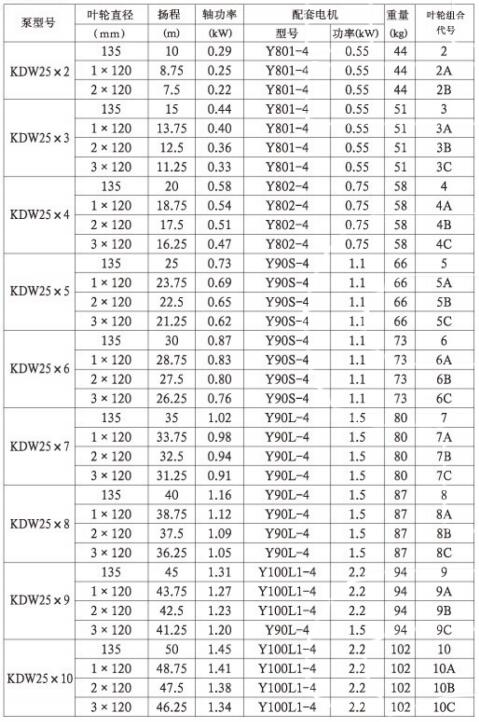

KDW25(1450rpm)

流量：Q=4.5m³/h
汽蚀余量：NPSHR=1.8m
叶轮直径：最大，D2=⌀135；切割，D2=⌀120

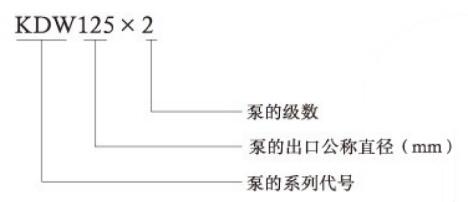

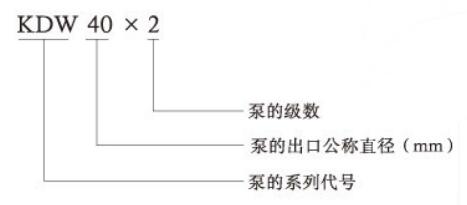

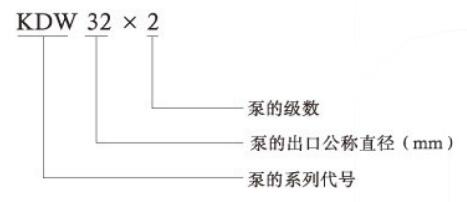

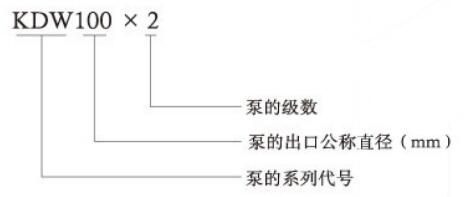

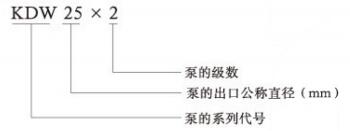

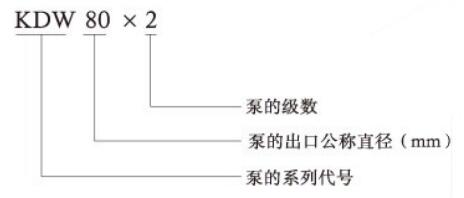

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

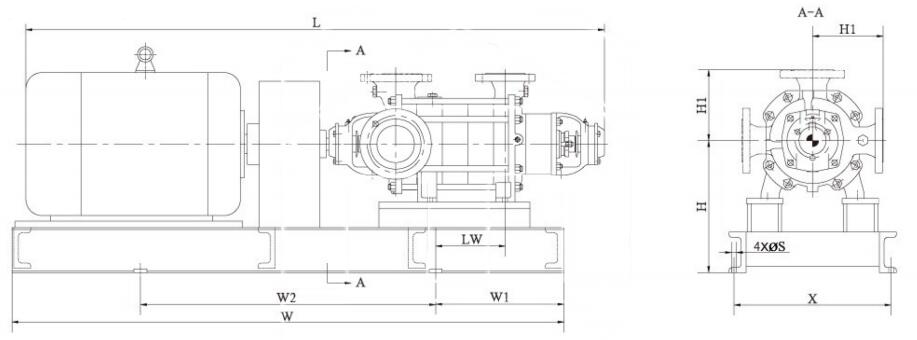

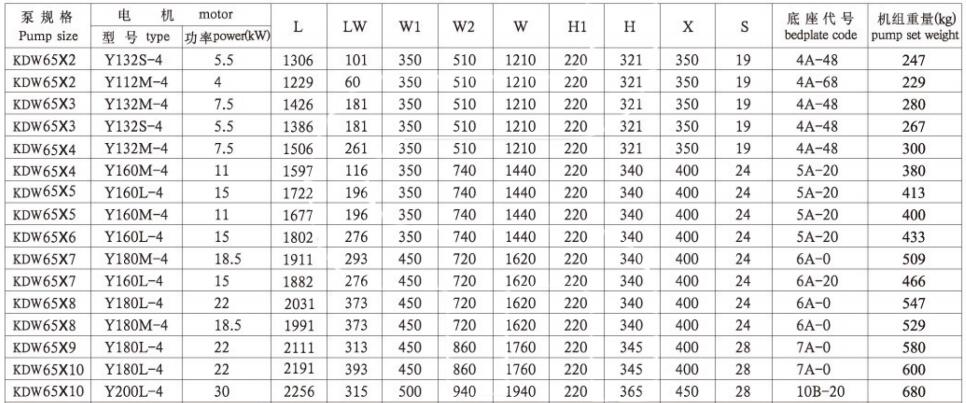

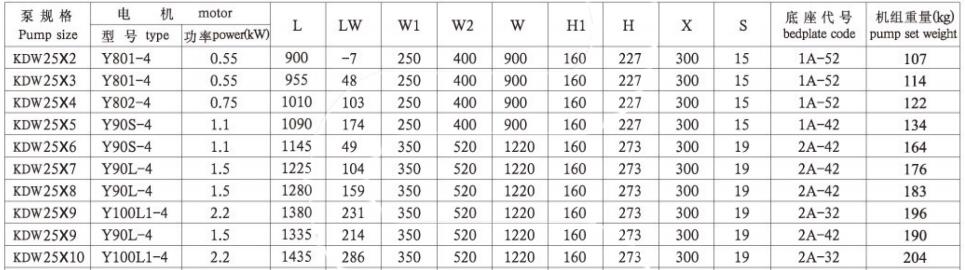

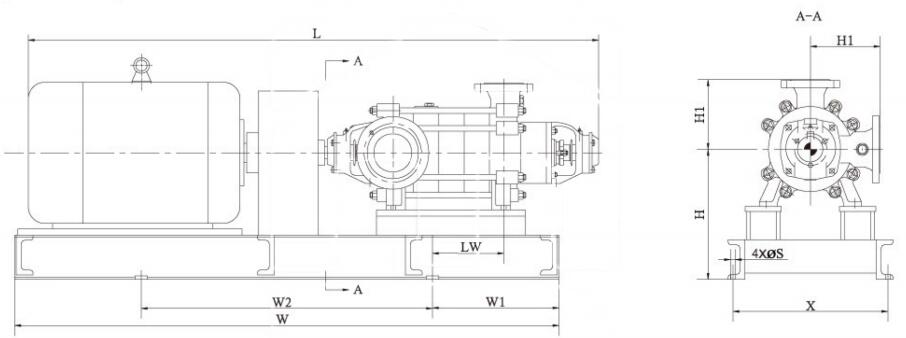

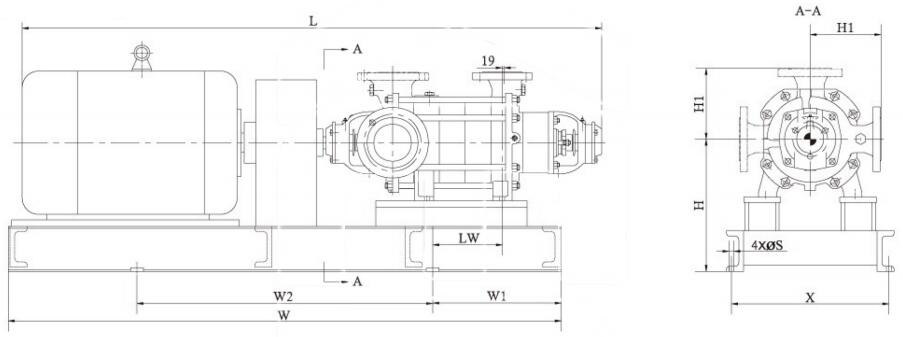

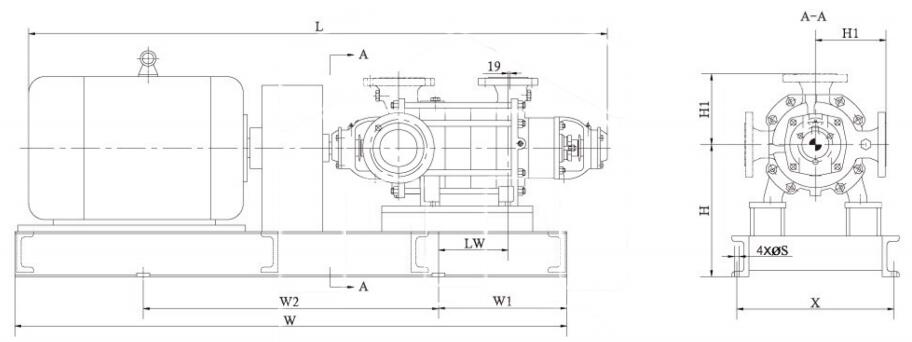

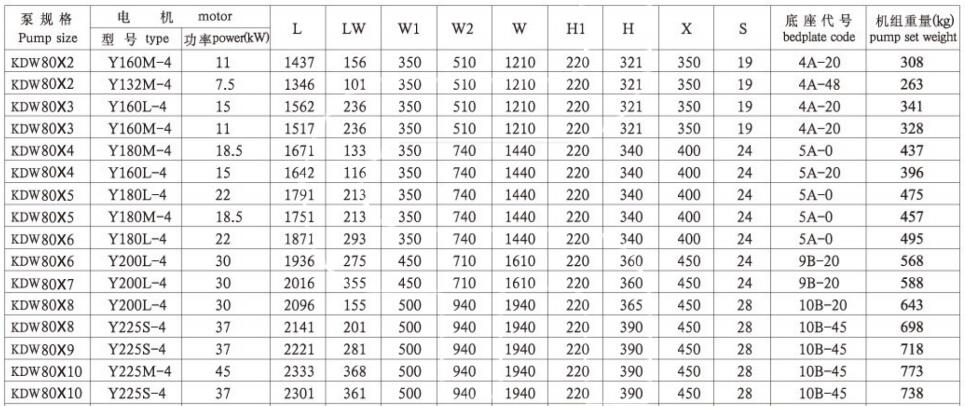

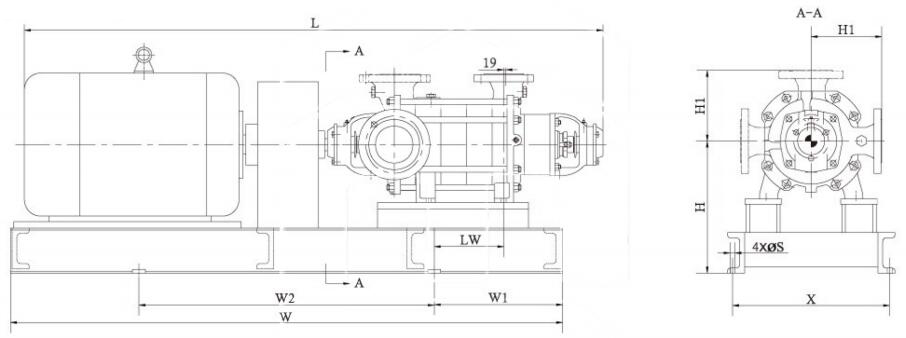

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

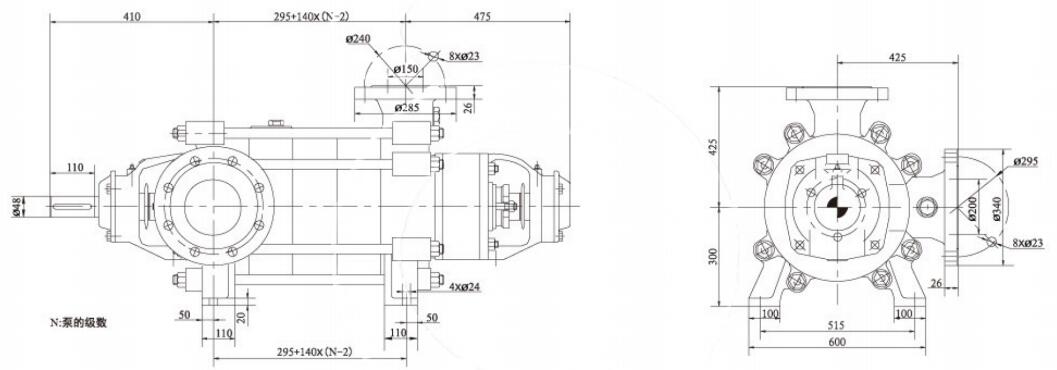

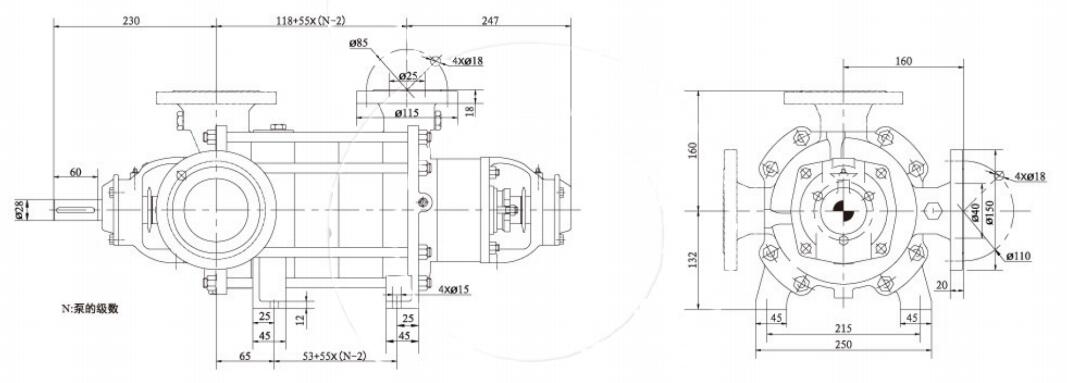

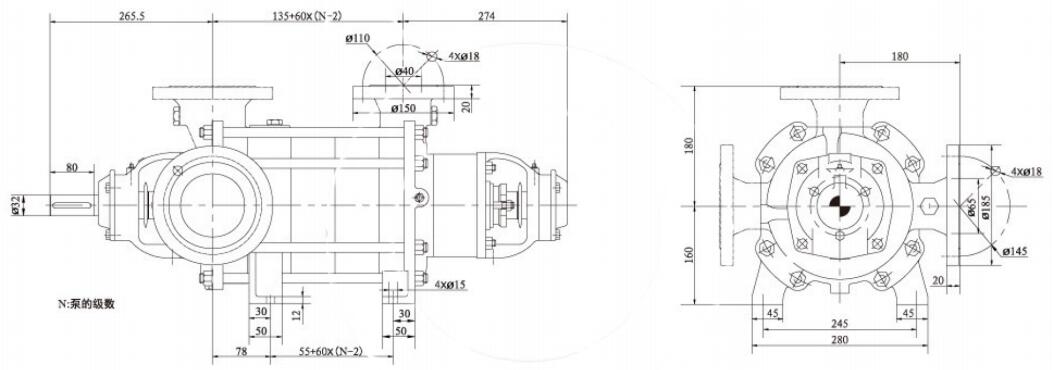

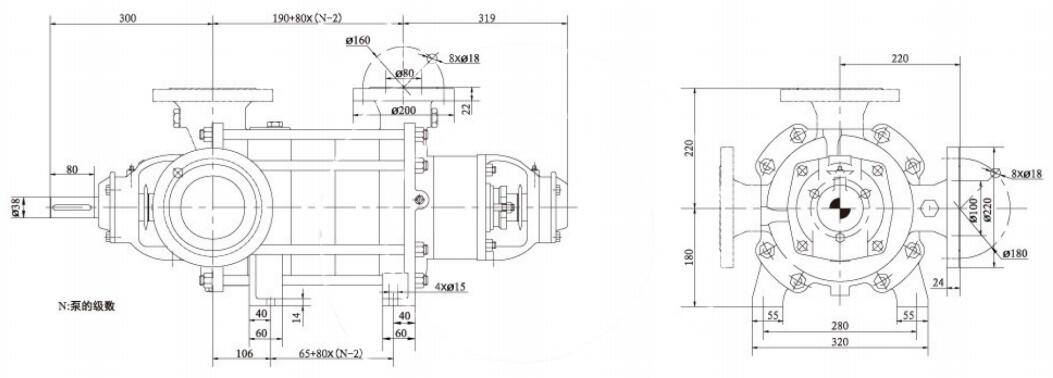

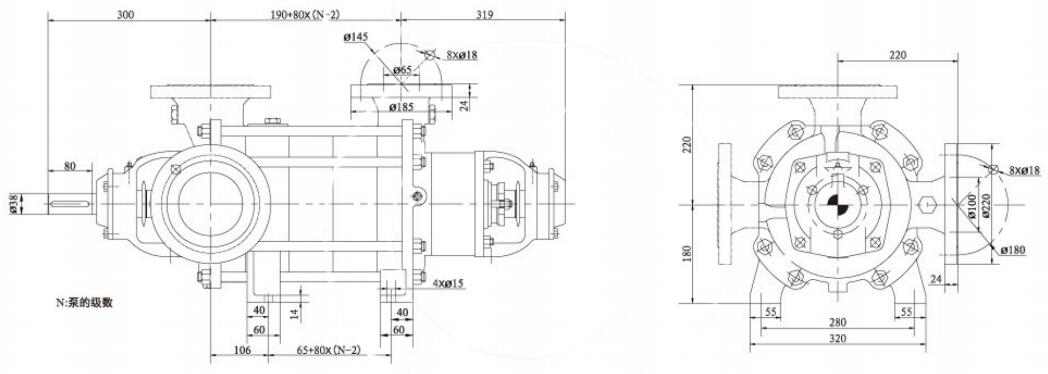

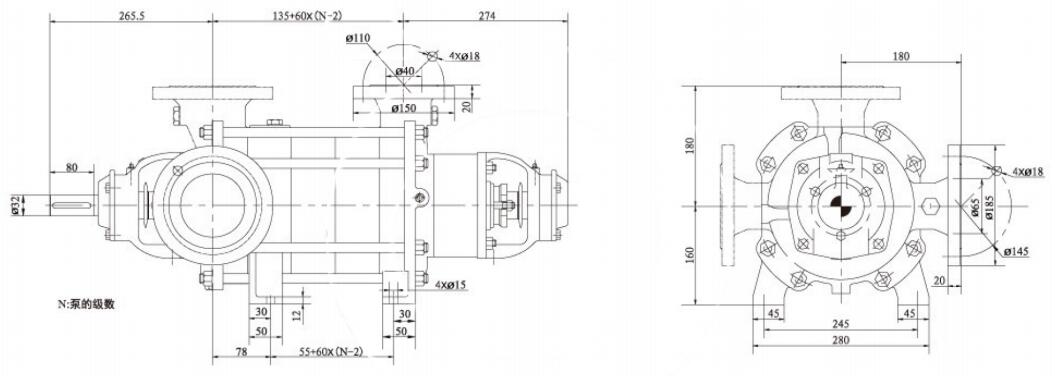

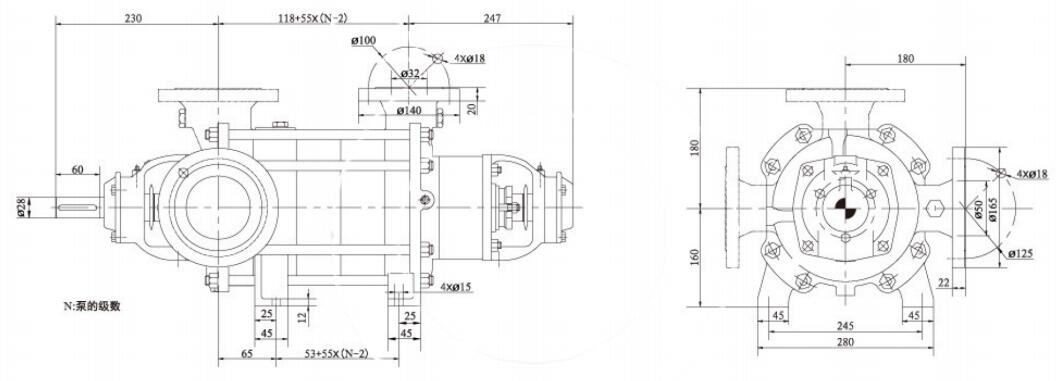

泵外形尺寸图

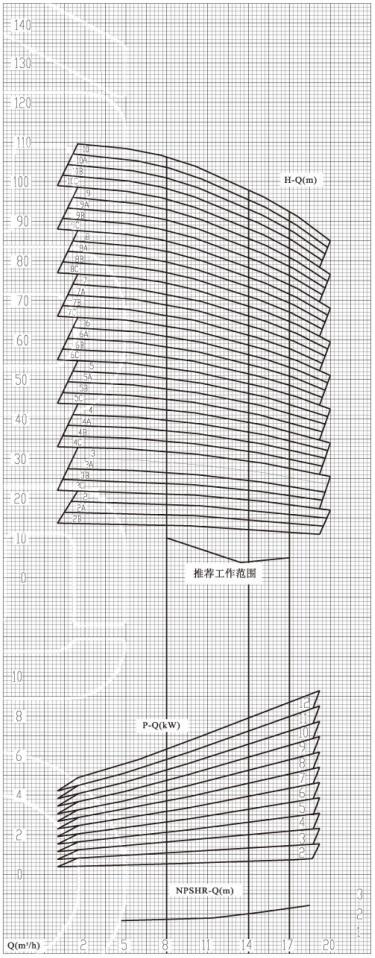

KDW25(2900rpm)

流量：Q=9m³/h
汽蚀余量：NPSHR=2m
叶轮直径：最大，D2=⌀135；切割，D2=⌀120

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

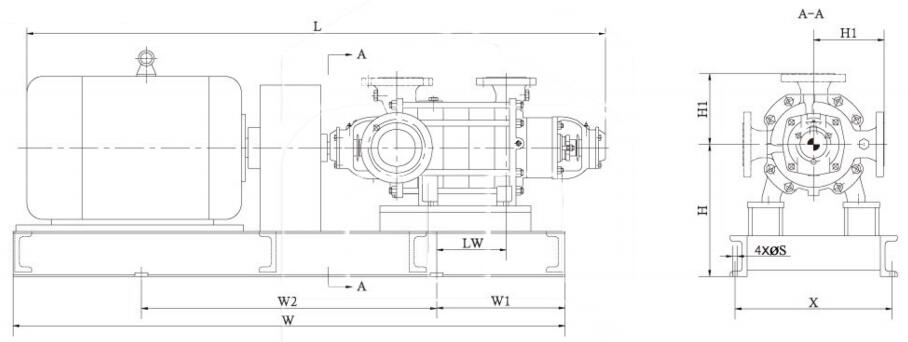

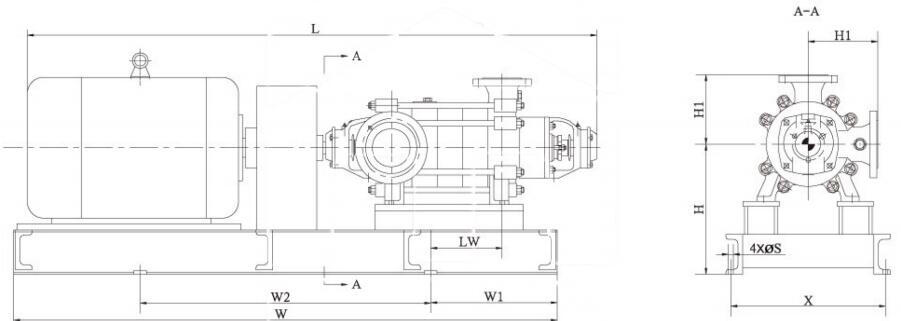

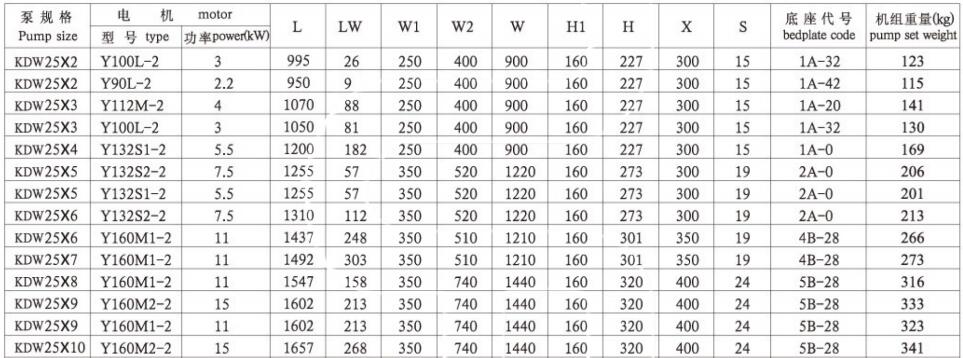

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

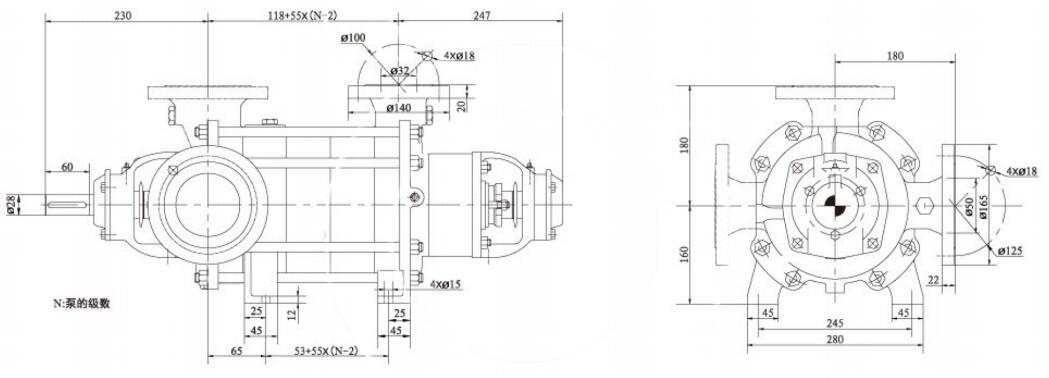

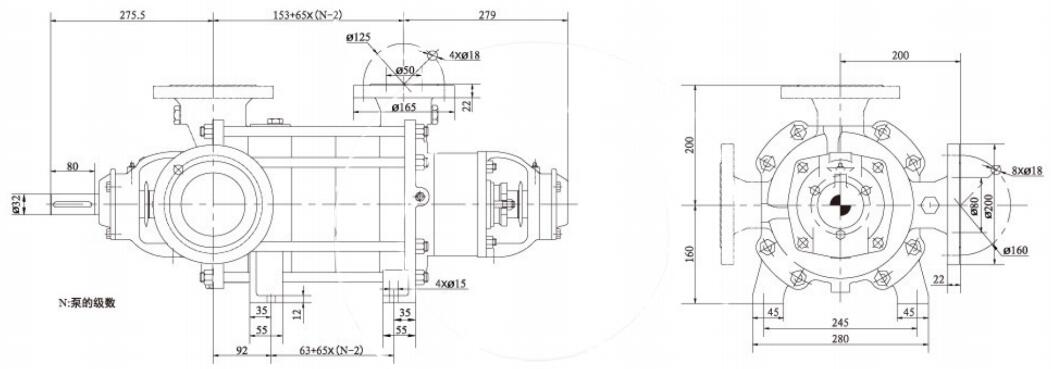

泵外形尺寸图

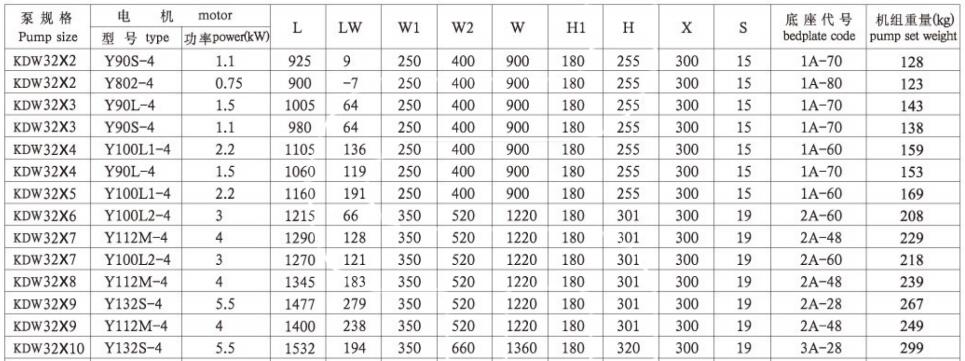

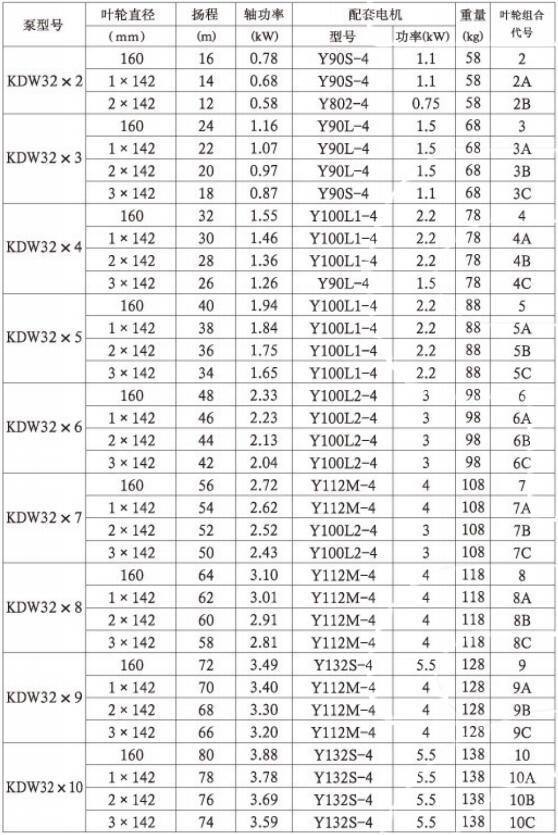

KDW32(1450rpm)

流量：Q=9m³/h
汽蚀余量：NPSHR=2m
叶轮直径：最大，D2=⌀160；切割，D2=⌀142

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

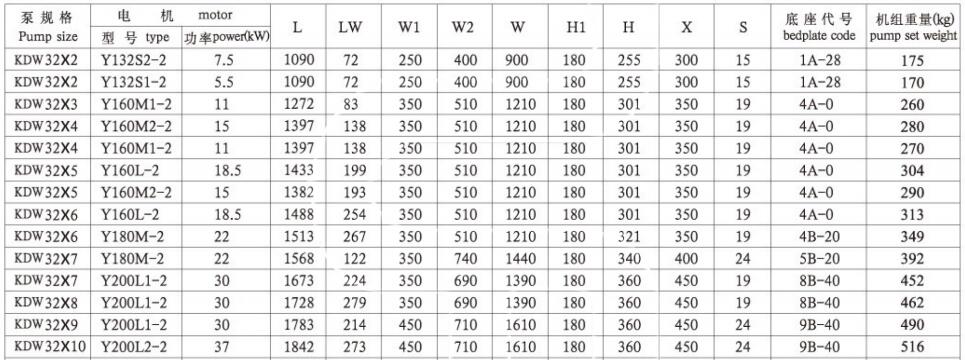

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

泵外形尺寸图

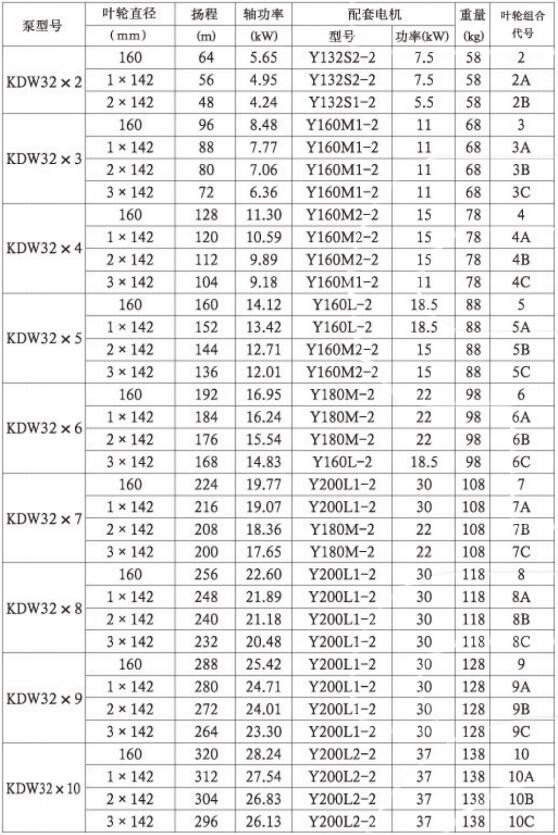

KDW32(2900rpm)

流量：Q=18m³/h
汽蚀余量：NPSHR=2m
叶轮直径：最大，D2=⌀160；切割，D2=⌀142

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

泵外形尺寸图

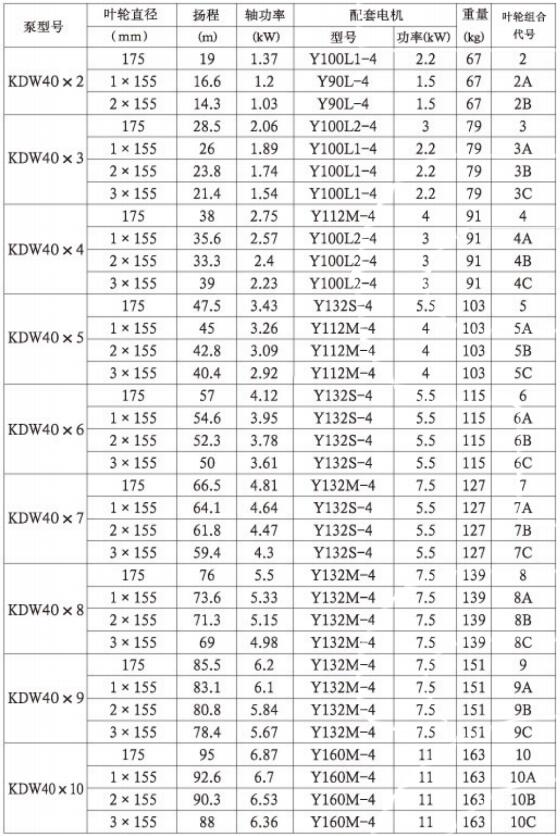

KDW40（1450rpm)

流量：Q=15m³/h
汽蚀余量：NPSHR=2m
叶轮直径：最大，D2=⌀175；切割，D2=⌀155

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

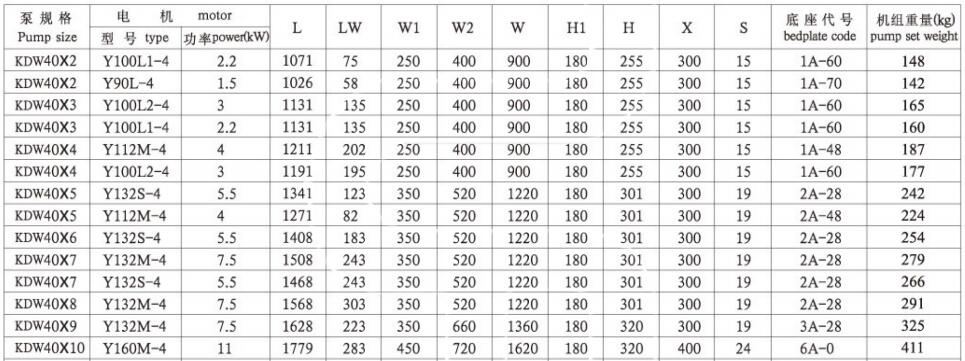

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

泵外形尺寸图

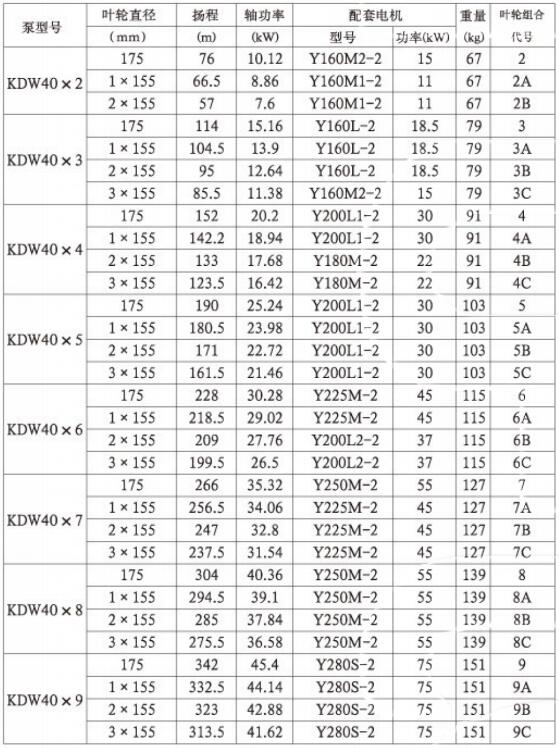

KDW40（2900rpm)

流量：Q=30m³/h
汽蚀余量：NPSHR=2m
叶轮直径：最大，D2=⌀175；切割，D2=⌀155

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

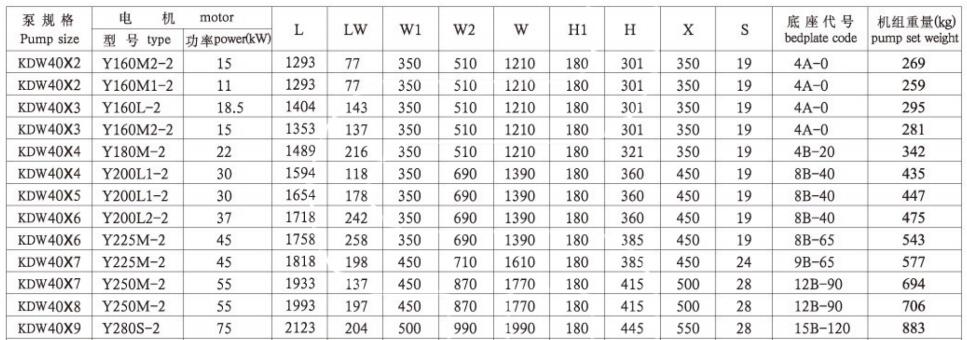

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

泵外形尺寸图

KDW50（1450rpm)

流量：Q=25m³/h
汽蚀余量：NPSHR=2.5m
叶轮直径：最大，D2=⌀185；切割，D2=⌀165

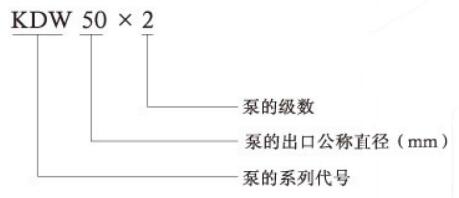

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

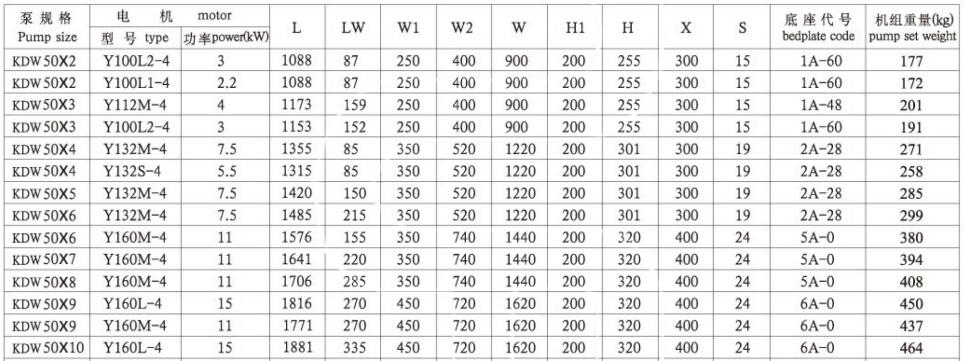

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

泵外形尺寸图

KDW50（2900rpm)

流量：Q=50m³/h
汽蚀余量：NPSHR=3m
叶轮直径：最大，D2=⌀185；切割，D2=⌀165

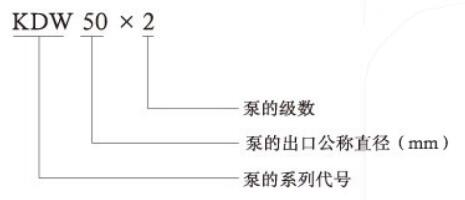

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

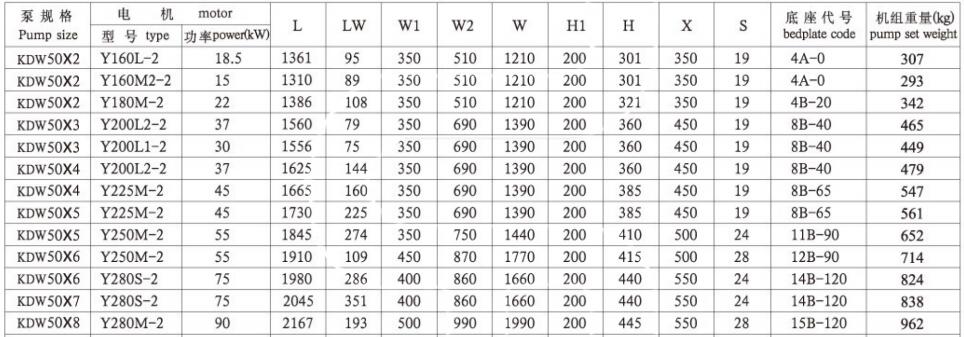

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

泵外形尺寸图

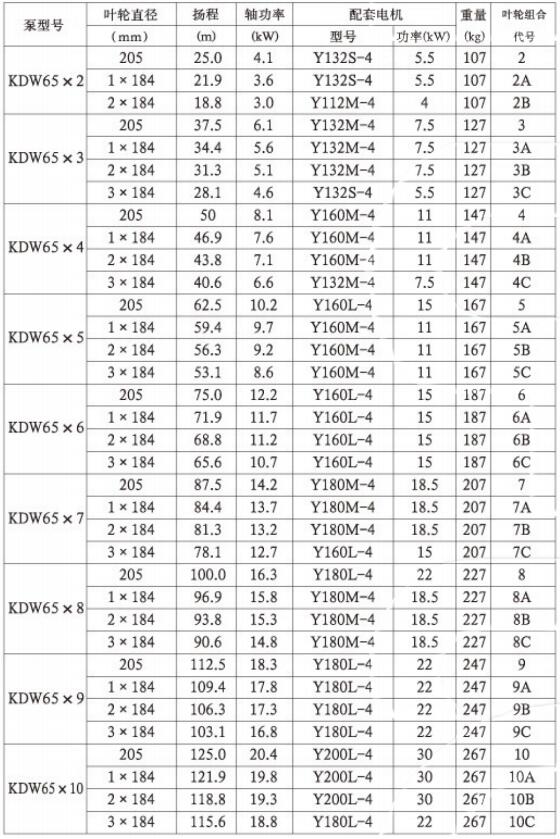

KDW65（1450rpm)

流量：Q=40m³/h
汽蚀余量：NPSHR=2.0m
叶轮直径：最大，D2=⌀205；切割，D2=⌀184

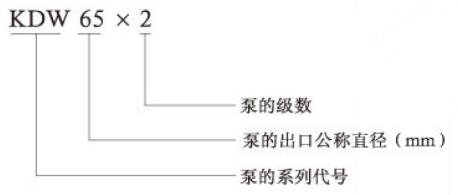

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

泵外形尺寸图

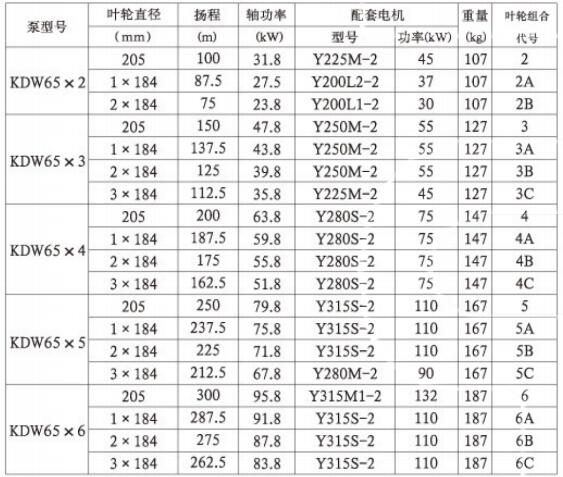

KDW65（2900rpm)

流量：Q=80m³/h
汽蚀余量：NPSHR=3.0m
叶轮直径：最大，D2=⌀205；切割，D2=⌀184

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

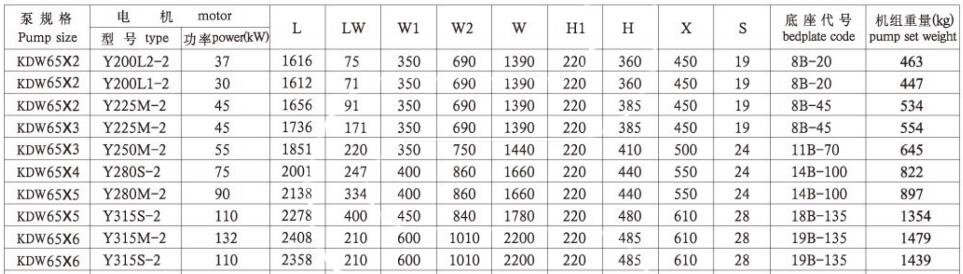

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

泵外形尺寸图

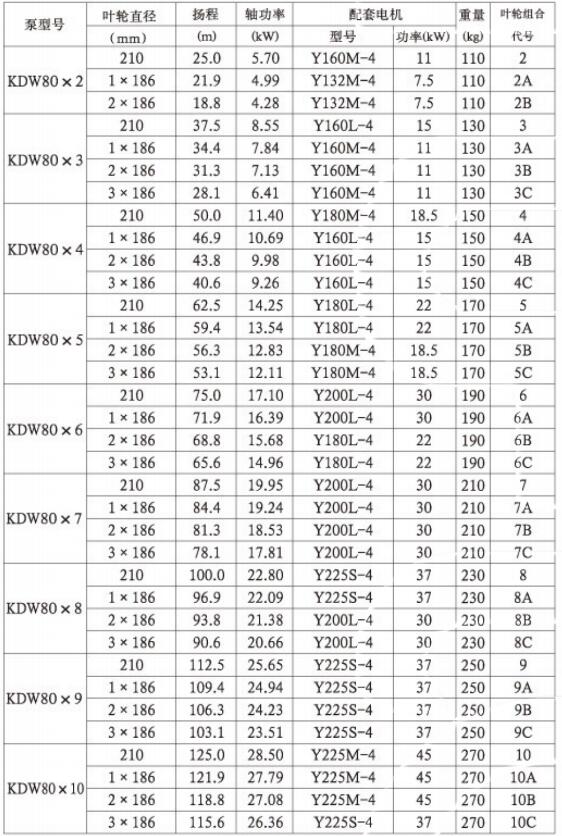

KDW80（1450rpm)

流量：Q=60m³/h
汽蚀余量：NPSHR=2.0m
叶轮直径：最大，D2=⌀210；切割，D2=⌀186

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

泵组安装尺寸图

常规情况下，从电机侧看，进口方向水平向右，出口方向竖直向上；进口方向可根据用户使用要求改成竖直向上（三级或三级以上）或水平向左，如有更改，请在订货时说明。

泵外形尺寸图

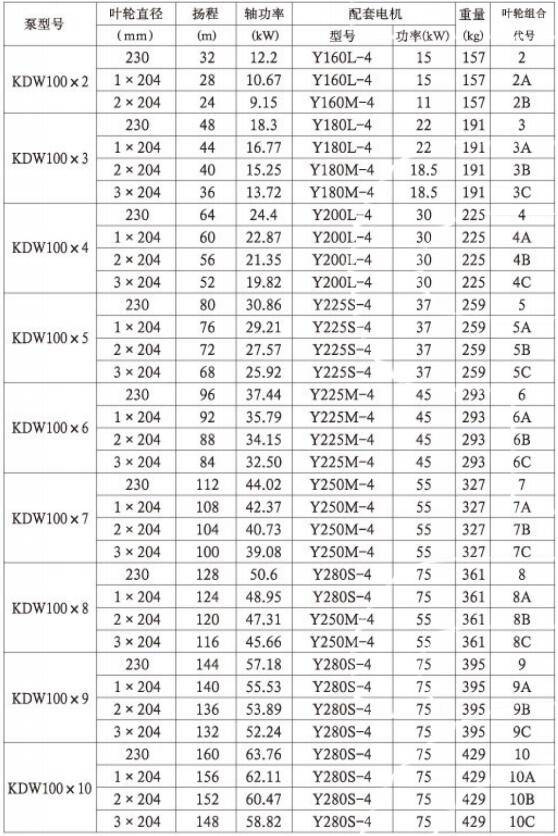

KDW100（1450rpm)

流量：Q=100m³/h
汽蚀余量：NPSHR=2.0m
叶轮直径：最大，D2=⌀230；切割，D2=⌀204

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

泵组安装尺寸图

泵外形尺寸图

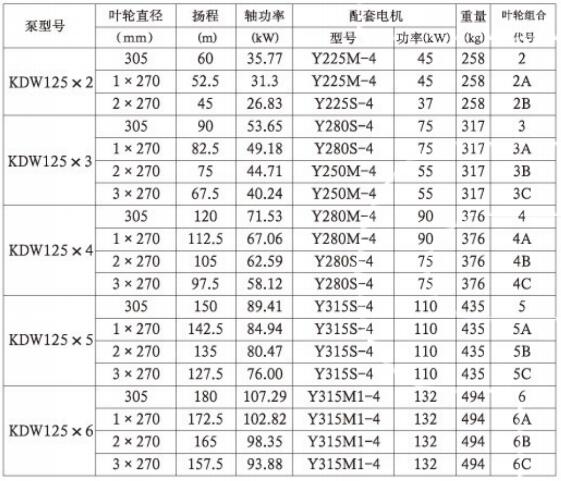

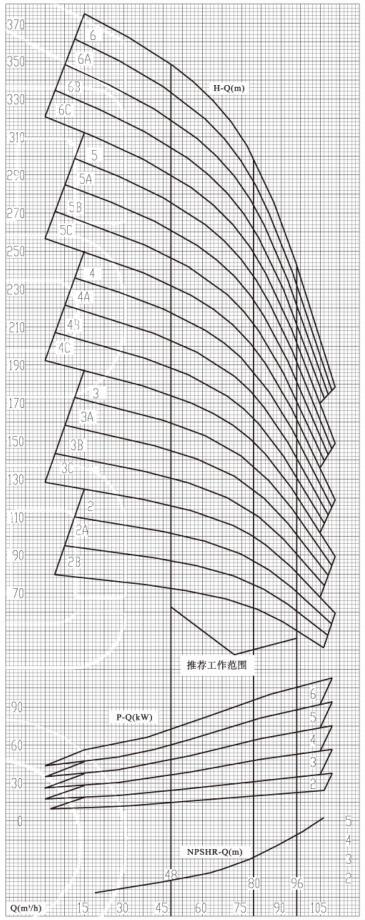

KDW125（1450rpm)

流量：Q=160m³/h
汽蚀余量：NPSHR=3.5m
叶轮直径：最大，D2=⌀305；切割，D2=⌀270

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

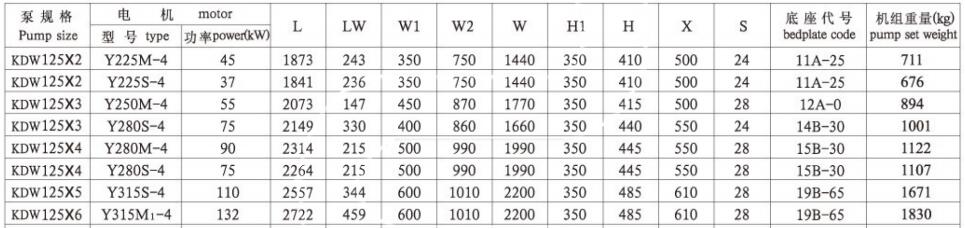

泵组安装尺寸图

泵外形尺寸图

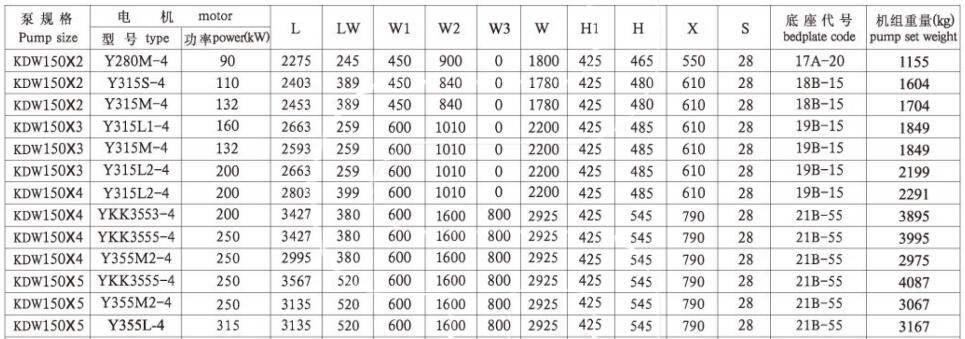

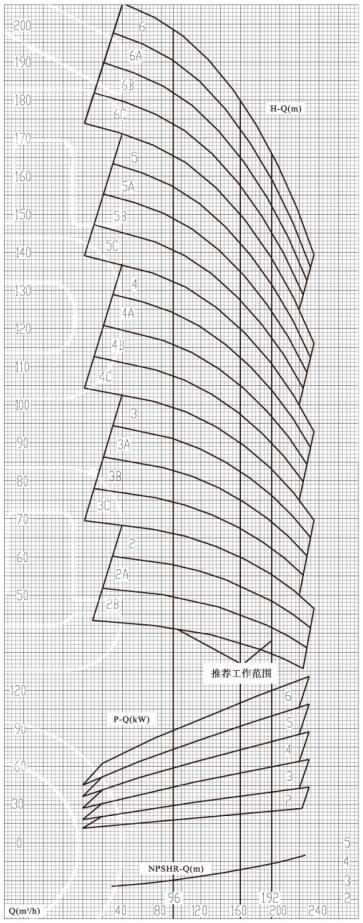

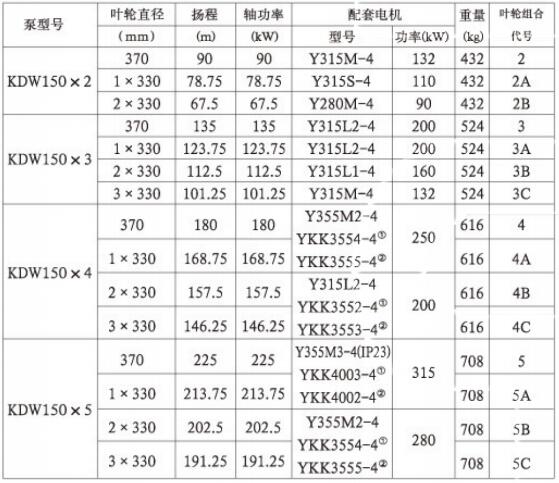

KDW150（1450rpm)

流量：Q=280m³/h
汽蚀余量：NPSHR=3.5m
叶轮直径：最大，D2=⌀370；切割，D2=⌀330

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

泵组安装尺寸图

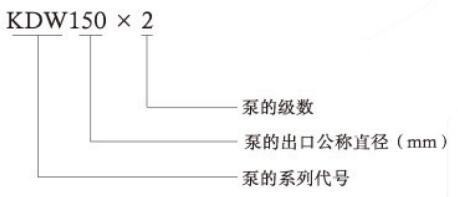

泵外形尺寸图

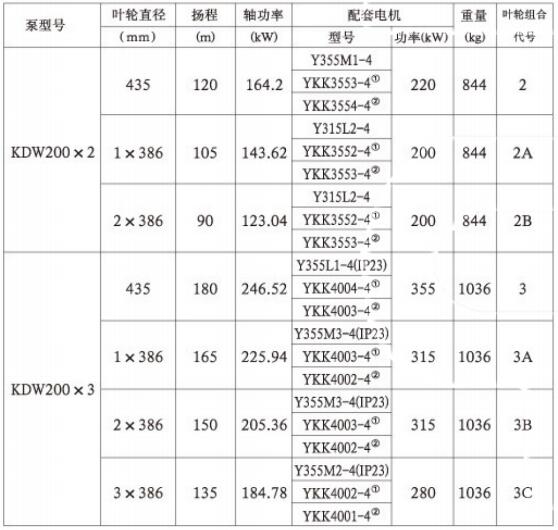

KDW200（1450rpm)

流量：Q=400m³/h
汽蚀余量：NPSHR=3.6m
叶轮直径：最大，D2=⌀435；切割，D2=⌀386

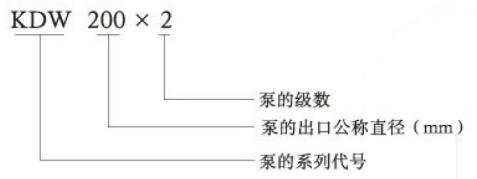

泵规格含义：

常用单位换算式：1ft英尺=0.3048m 1hp马力=0.735kW 1L/s升每秒=3.6m³/h 1US.g.p.m美加仑每分钟=0.2271m³/h 1 Imp.g.p.m英加仑每分钟=0.2728m³/h

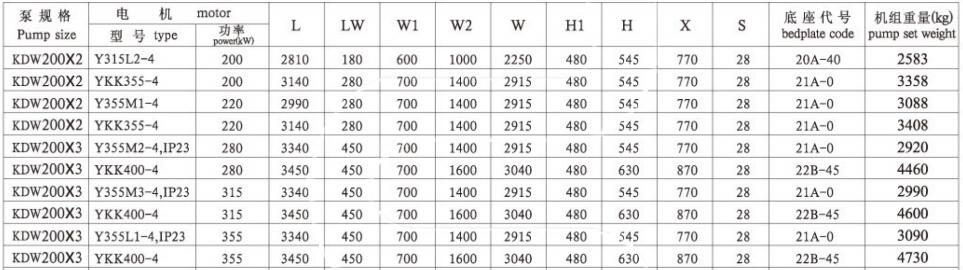

泵组安装尺寸图

泵外形尺寸图
